Tổng quan về Phụ Kiện Đường Ống Inox Công Nghiệp

Phụ kiện đường ống inox công nghiệp là các thành phần thiết yếu được sử dụng để kết nối, điều chỉnh hướng đi, kiểm soát dòng chảy, hoặc bịt kín các hệ thống đường ống dẫn chất lỏng, khí, hoặc hơi nước trong môi trường sản xuất quy mô lớn. Việc lựa chọn phụ kiện inox chất lượng cao đảm bảo tính toàn vẹn và hiệu suất hoạt động lâu dài của toàn bộ hệ thống.

Phụ kiện đường ống inox công nghiệp là tập hợp các chi tiết được chế tạo từ thép không gỉ (Inox 304, 316) dùng để lắp đặt, thay đổi hướng (Cút, Tê), thay đổi kích thước (Giảm), và điều tiết dòng chảy (Van) trong các hệ thống vận chuyển vật chất yêu cầu cao về độ bền, khả năng chống ăn mòn và vệ sinh an toàn.

Phụ kiện đường ống inox công nghiệp là gì? (Định nghĩa & Tổng quan)

Phụ kiện đường ống inox công nghiệp là mắt xích quan trọng trong bất kỳ cơ sở sản xuất hay chế biến nào. Chúng được thiết kế để chịu được các điều kiện vận hành khắc nghiệt như áp suất cao, nhiệt độ lớn, và sự tiếp xúc thường xuyên với hóa chất ăn mòn.

Khác với các phụ kiện dân dụng, phụ kiện công nghiệp phải tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật quốc tế (ASME, JIS, DIN) về vật liệu, độ dày thành ống (Schedule) và khả năng chịu tải để đảm bảo an toàn tuyệt đối cho quy trình sản xuất.

Vai trò và ứng dụng chính của phụ kiện inox công nghiệp

Phụ kiện inox đóng vai trò đảm bảo sự liên tục và ổn định của quá trình vận hành, cho phép bảo trì và mở rộng hệ thống mà không làm ảnh hưởng đến hiệu suất tổng thể.

• Kết nối và cố định: Nối các đoạn ống lại với nhau, liên kết với máy bơm hoặc thiết bị khác thông qua mặt bích hoặc ren.
• Điều hướng dòng chảy: Sử dụng cút (elbow) để chuyển hướng dòng chảy theo góc 45° hoặc 90°, hoặc tê (tee) để phân chia dòng chảy.
• Kiểm soát áp suất và lưu lượng: Van công nghiệp được tích hợp để điều chỉnh hoặc ngắt hoàn toàn dòng chảy khi cần thiết.
• Ứng dụng trọng yếu: Được sử dụng rộng rãi trong các ngành đòi hỏi tiêu chuẩn vệ sinh cao và kháng hóa chất như Thực phẩm & Đồ uống, Hóa chất, Dược phẩm, và Công nghiệp Dầu khí.

Lợi ích vượt trội của vật liệu inox (Stainless Steel) trong hệ thống đường ống

• Khả năng chống ăn mòn tuyệt vời: Đặc biệt là Inox 316, chống lại sự ăn mòn do hóa chất, axit và môi trường có tính clorua cao.
• Chịu được nhiệt độ và áp suất cao: Duy trì cấu trúc vật liệu ổn định dưới áp suất vận hành lớn, phù hợp cho hệ thống hơi nước và nhiệt.
• Đảm bảo vệ sinh (Hygiene): Bề mặt nhẵn, không phản ứng với chất lỏng, dễ dàng vệ sinh, lý tưởng cho ngành chế biến thực phẩm và dược phẩm (đạt chuẩn Sanitary Grade).
• Độ bền cơ học cao: Kéo dài tuổi thọ hệ thống, giảm thiểu chi phí bảo trì và thay thế trong dài hạn.

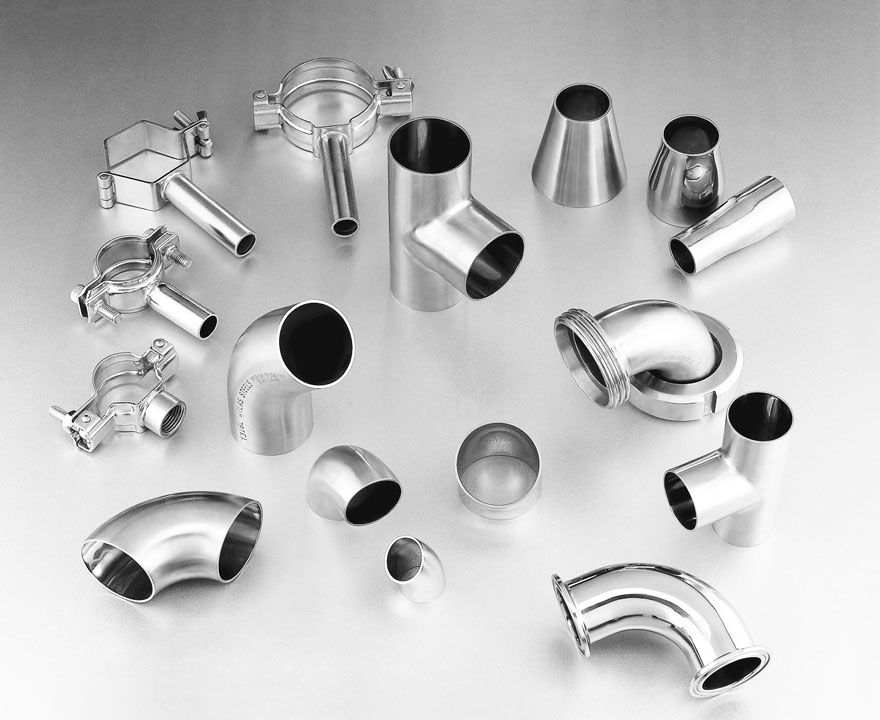

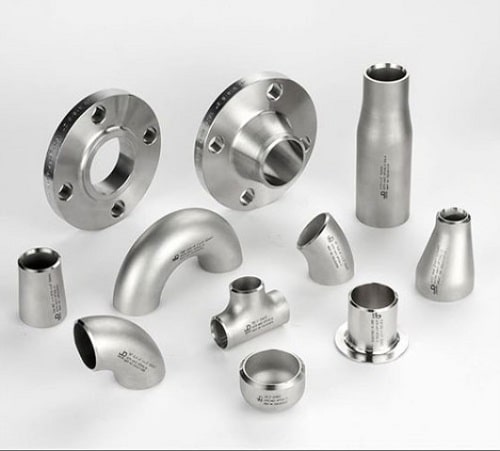

Các loại phụ kiện đường ống inox công nghiệp phổ biến và phân loại

Thị trường phụ kiện inox công nghiệp rất đa dạng, được phân loại chủ yếu dựa trên chức năng cơ học và tiêu chuẩn kết nối. Việc hiểu rõ từng loại giúp kỹ sư lựa chọn chính xác cho yêu cầu kỹ thuật của dự án.

Phân loại theo chức năng chính (Nối, điều hướng, bịt kín)

Phân loại theo tiêu chuẩn kết nối và áp suất (Sch, PN)

Các phụ kiện inox được sản xuất tuân theo các tiêu chuẩn kỹ thuật nghiêm ngặt về kích thước và khả năng chịu áp lực, thể hiện qua Schedule (độ dày thành ống) và áp suất định danh (PN).

Tiêu chí lựa chọn và đánh giá phụ kiện đường ống inox chất lượng cao

Việc lựa chọn phụ kiện không chỉ dừng lại ở kích thước mà còn phải đảm bảo khả năng tương thích hóa học và cơ học với môi trường vận hành. Sai sót trong khâu này có thể dẫn đến hỏng hóc hệ thống tốn kém.

Đánh giá chất liệu (Inox 304, 316, 316L) và khả năng chịu môi trường

Inox 304 là lựa chọn phổ biến và tiết kiệm chi phí cho các môi trường ít ăn mòn. Tuy nhiên, khi đối mặt với hóa chất hoặc dung dịch clorua, việc nâng cấp vật liệu là bắt buộc.

• Inox 304: Phù hợp với nước, khí nén, và môi trường công nghiệp chung (General Purpose). Cung cấp khả năng chống gỉ tốt nhưng kém bền với clorua.
• Inox 316/316L: Chứa Molypden, giúp tăng cường khả năng chống ăn mòn rỗ (pitting) và ăn mòn kẽ hở, đặc biệt trong môi trường biển, hóa chất mạnh hoặc axit sulfuric.
• Chọn 316L (Low Carbon): Được ưu tiên sử dụng cho các phụ kiện hàn (Welding Fittings) để giảm thiểu hiện tượng ăn mòn giữa các hạt do kết tủa cacbua trong quá trình hàn.

Kiểm tra chứng chỉ chất lượng, tiêu chuẩn sản xuất và nguồn gốc xuất xứ

Yếu tố chất lượng được xác định thông qua các tài liệu chứng minh nguồn gốc và quy trình sản xuất nghiêm ngặt. Đây là yêu cầu bắt buộc đối với các dự án công nghiệp quy mô lớn và nhạy cảm.

• Chứng chỉ vật liệu (MTC – Material Test Certificate): Tài liệu chứng minh thành phần hóa học chính xác của vật liệu, đảm bảo nó đáp ứng đúng cấp độ Inox (304, 316) đã cam kết.
• Tiêu chuẩn sản xuất: Phụ kiện phải tuân thủ các tiêu chuẩn quốc tế về kích thước và độ chịu lực như ASME B16.9 (phụ kiện hàn), ASME B16.5 (mặt bích) hoặc tiêu chuẩn vệ sinh 3-A.
• Khả năng truy xuất nguồn gốc (Traceability): Sản phẩm chất lượng phải được dập rõ ràng các thông số về vật liệu, nhà sản xuất và lô hàng, giúp kiểm tra lại lịch sử sản xuất nếu có sự cố.
• Đối tác cung cấp uy tín: Chọn nhà cung cấp có kinh nghiệm cung ứng cho các xưởng cơ khí, nhà thầu xây dựng lớn, đảm bảo nguồn hàng ổn định và chất lượng đồng đều.

Xem thêm: Xưởng Sản Xuất Phụ Kiện Inox Chuyên Nghiệp: Quy Trình và Tiêu Chí Lựa Chọn Hàng Đầu

Hướng dẫn quy trình lắp đặt và bảo trì phụ kiện đường ống inox hiệu quả

Tuân thủ quy trình lắp đặt và bảo trì đúng kỹ thuật là điều kiện tiên quyết để tối đa hóa tuổi thọ của phụ kiện inox và đảm bảo hệ thống vận hành an toàn, không rò rỉ.

Các bước chuẩn bị và quy trình lắp đặt cơ bản cho phụ kiện inox

• Kiểm tra và vệ sinh: Đảm bảo bề mặt tiếp xúc của ống và phụ kiện (đặc biệt là mối hàn hoặc ren) sạch sẽ, không có dầu mỡ, bụi bẩn hoặc các hạt kim loại lạ.
• Căn chỉnh đường ống: Trước khi cố định, các đoạn ống phải được căn chỉnh chính xác để tránh tạo ra lực căng hoặc momen xoắn không cần thiết lên phụ kiện, dễ dẫn đến nứt gãy.
• Quy trình hàn chuyên biệt: Đối với phụ kiện Butt-Weld, phải sử dụng thợ hàn có chứng chỉ chuyên môn về inox, sử dụng phương pháp hàn TIG/MIG với khí bảo vệ phù hợp để tránh làm hỏng cấu trúc chống gỉ của vật liệu.
• Siết lực tiêu chuẩn (Đối với ren/mặt bích): Áp dụng lực siết (torque) theo đúng khuyến cáo kỹ thuật cho bu-lông/đai ốc mặt bích để đảm bảo độ kín, tránh siết quá chặt gây biến dạng hoặc quá lỏng gây rò rỉ.

Lưu ý quan trọng về kiểm tra định kỳ và bảo trì để phòng ngừa sự cố

Chương trình bảo trì dự phòng giúp phát hiện sớm các dấu hiệu hư hỏng và can thiệp kịp thời, đặc biệt quan trọng trong các môi trường có tính ăn mòn cao.

• Kiểm tra rò rỉ: Thực hiện kiểm tra áp suất thủy tĩnh hoặc kiểm tra bằng khí (Nitrogen) sau khi lắp đặt và định kỳ sau đó để phát hiện các điểm rò rỉ nhỏ.
• Kiểm tra ăn mòn: Quan sát bằng mắt thường các dấu hiệu ăn mòn rỗ, nứt gãy do ăn mòn ứng suất (Stress Corrosion Cracking – SCC) tại các khu vực chịu tải trọng hoặc gần mối hàn.
• Quy trình làm sạch: Sử dụng các dung dịch làm sạch chuyên dụng cho inox; tránh sử dụng bàn chải thép carbon hoặc các chất tẩy rửa chứa clorua cao, có thể gây nhiễm bẩn và phá hủy lớp thụ động (Passive Layer).
• Thay thế phụ kiện: Lên kế hoạch thay thế các phụ kiện đã hết tuổi thọ hoặc phụ kiện lắp đặt trong khu vực có độ rung lắc lớn để duy trì tính an toàn của hệ thống.
